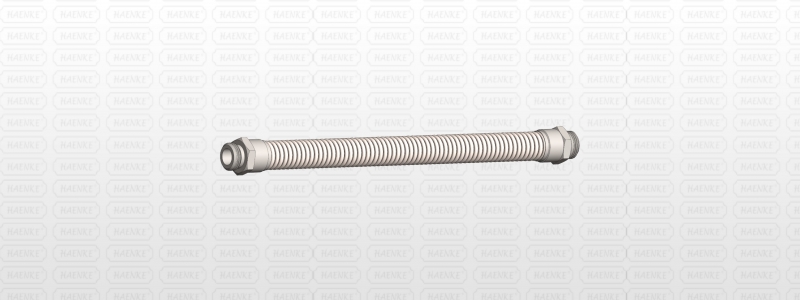

Eletroduto metálico flexível à prova de tempo IP-66 - Prensado
Eletroduto Metálico Flexível (IP-66) - Prensado é indicado para proteger fios e cabos elétricos em instalações e montagens de máquinas e equipamentos (por exemplo instrumentação), que ficam expostos à ação do tempo, em instalações e equipamentos para indústria alimentícia sujeitos a lavagem periódicas, para alimentação de equipamentos elétricos instalados na orla marítima e algumas aplicações subterrâneas.
Eletroduto Metálico Flexível (IP-66) - Prensado é fabricado com Tubo Metálico Flexível sanfonizado (corrugado) em Aço Inox da AISI-321 ou AISI-316L (ABNT 304 ou 316, conforme ABNT NBR 5601) sem revestimento externo.
Eletroduto Metálico Flexível (IP-66) - Prensado são fornecidos montados com Terminais tipos Fêmea Rotativa e/ou Macho Rotativo, fabricados em Aço Inox AISI-304, AISI-316L, alumínio ou Latão CLA com Roscas BSP (ABNT NBR 8133, NPT (ABNT NBR 12912), Métrica (ABNT NBR ISO 724), PG ou outros modelos/tipos sob consulta.
Os terminais montados garantem estanqueidade do conjunto e a impossibilidade de desmontagem acidental. Através de sistema de vedação com anel O-Ring (Fig. Abaixo) os terminais montados garantem estanqueidade, e são rotativos.
Eletroduto Metálico Flexível (IP-66) - Prensado é fornecido com diâmetro, comprimento e terminais de acordo com a instalação e montagem do cliente, pode, também, ser fornecido com os conectores soldados nas extremidades.
|
Tubo Flexivel D.N. (pol) |
Referência |
Seção Flexível (corrugado) |
Terminais |
||||
|
Ø ext. (mm) |
Ø int.¹ (mm) |
Mínimo radio de curvatura (mm) |
Descrição dos Terminais |
Sext. “A” |
Ø furo “B” |
||
|
3/8” |
ELETROINOX-3/8" |
14,5 |
10 |
55 |
TERMINAL MACHO PRENSADO |
3/4” |
9,5 mm |
|
1/2" |
ELETROINOX-1/2" |
17 |
12 |
70 |
TERMINAL MACHO PRENSADO |
7/8” |
12 mm |
|
3/4" |
ELETROINOX-3/4" |
27 |
20 |
80 |
TERMINAL MACHO PRENSADO |
1.1/4” |
19 mm |
|
1” |
ELETROINOX-1" |
32 |
25,5 |
90 |
TERMINAL MACHO PRENSADO |
1.1/2” |
25 mm |
|
1.1/4" |
ELETROINOX-1.1/4" |
41 |
31,5 |
110 |
TERMINAL MACHO PRENSADO |
1.3/4” |
31 mm |
|
1.1/2" |
ELETROINOX-1.1/2" |
50 |
38 |
130 |
TERMINAL MACHO PRENSADO |
2.1/4” |
38 mm |
|
2" |
ELETROINOX-2" |
65 |
50,5 |
170 |
TERMINAL MACHO PRENSADO |
2.5/8” |
50 mm |
|
2.1/2" |
ELETROINOX-2.1/2" |
81 |
63,5 |
200 |
TERMINAL MACHO PRENSADO |
Venda sob Consulta |
|
|
3" |
ELETROINOX-3" |
95 |
76 |
210 |
TERMINAL MACHO PRENSADO |
Venda sob Consulta |
|
|
4" |
ELETROINOX-4" |
117 |
101,5 |
230 |
TERMINAL MACHO PRENSADO |
Venda sob Consulta |
|
Temperatura de Trabalho
A vedação quando não especificada é realizado com anel o-ring em Borracha Nitrílica Buna N, que resiste a temperaturas de -40ºC até 135ºC.
Outros materiais de vedação podem ser utilizados para atendimento a outras faixas de temperatura. Informações sobre faixa de temperatura, e demais características sobre os materiais disponíveis para vedação e montagem do Eletroduto Metálico Flexível (IP-66) em Especificação O´Rings Eletroduto Metálico Flexível (IP-66) - Prensado
(Clique aqui).
Grau de Proteção
Eletroduto Metálico Flexível (IP-66) - Prensado foi projetado para garantir atendimento ao grau de proteção IP–66, conforme ABNT NBR IEC 60529, desde que seguidas, expressamente as Instruções de Montagem, para visualizá-lo clique aqui.
