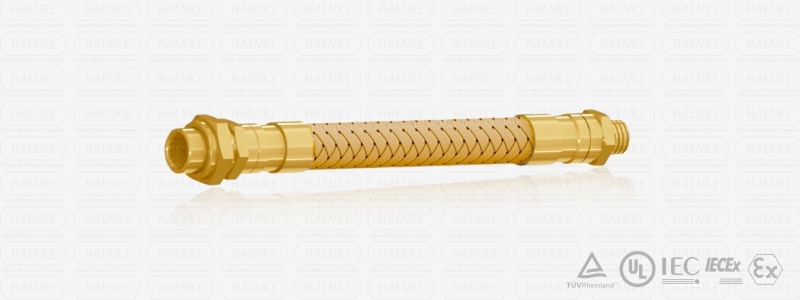

Eletroduto metálico flexível para Atmosfera Explosiva (EX) - Latão
Eletroduto metálico flexível para atmosfera explosiva diâmetro nominal de 1/2" a 4" fabricado pela HAENKE, é indicado para instalações elétricas em ambientes com atmosferas explosivas de vapores inflamáveis e gases dos Grupos IIA, IIB + H2.
Utilizado para proteger fios e cabos elétricos da ação do tempo e intempéries (IP-66) em instalações e montagens de máquinas e equipamentos, ideal para compensar desalinhamento, permitir movimentos e amortecer as vibrações de equipamentos sem afetar a linha ou unidade instalada.
Projetados, fabricados e ensaiados de forma a atender os requisitos da norma ABNT NBR IEC 60079-0 - Atmosferas explosivas; Parte 0: Equipamentos - Requisitos gerais e Portaria INMETRO nº 179 de 18/05/2010.
O comprimento total pode variar para maior 1,5% e para menor 1%.
Construção:

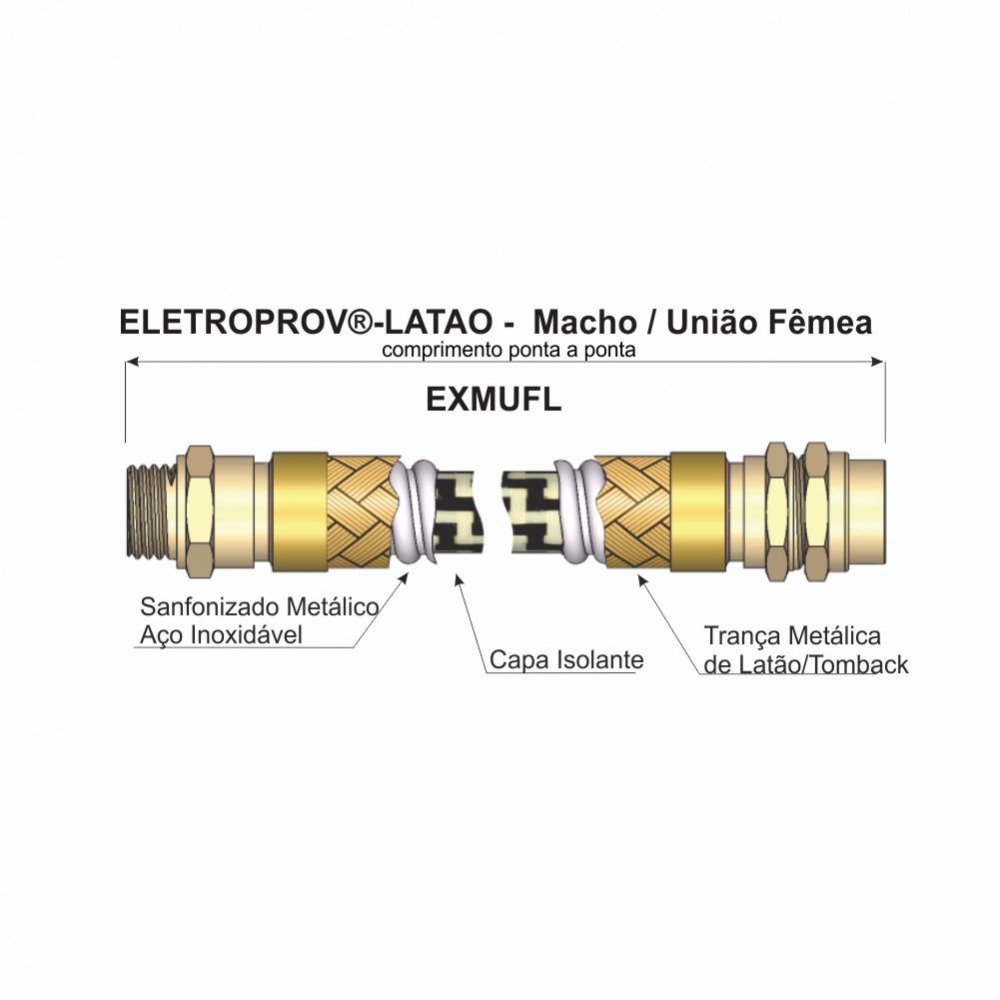

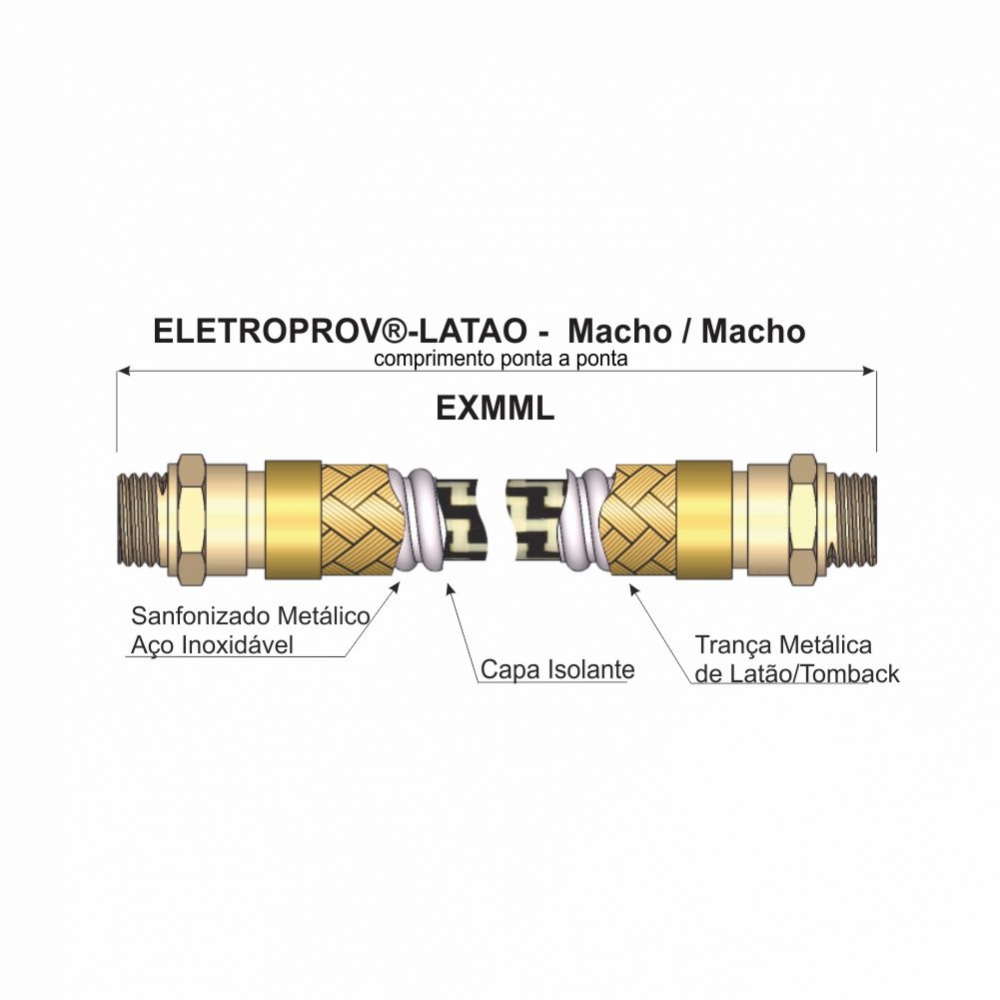

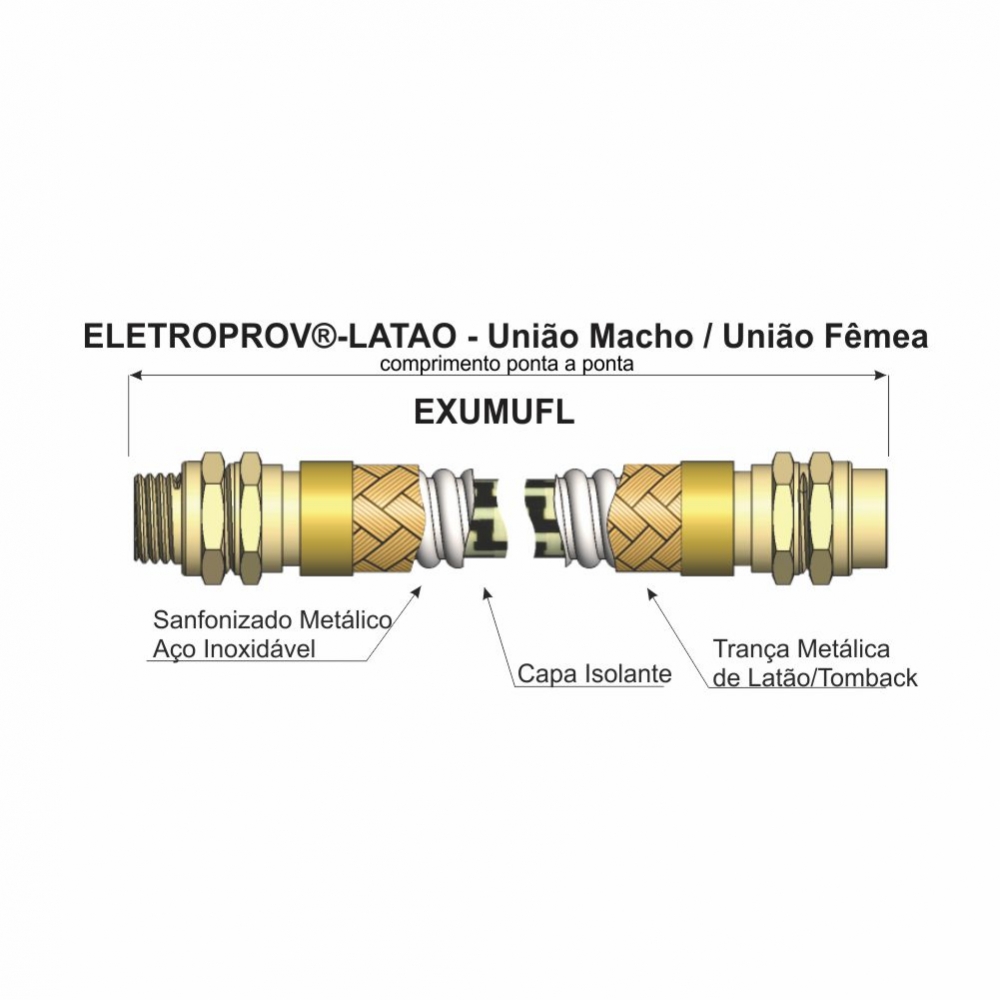

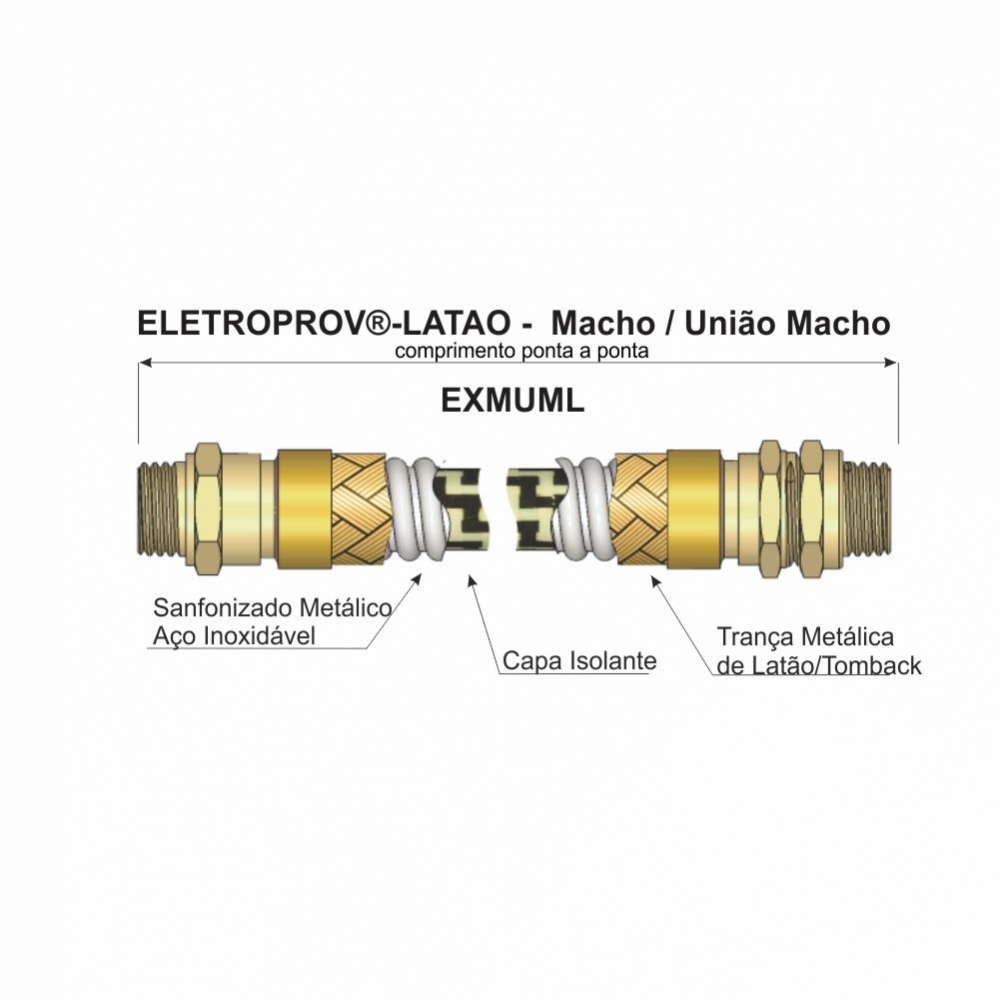

Fabricados com um tubo metálico flexível (corrugado) em liga de aço inoxidável série 300, externamente é revestido com um trançado de fios em liga especial de Cobre/Tomback (ELETROPROV-LATAO) ou em aço inoxidável série 300 (ELETROPROV-INOX) e internamente com uma capa isolante trançada de fios de fibra sintética para prevenir possíveis arcos elétricos e para isolação térmica no caso de falhas no sistema elétrico.
|
TABELA DE COMPRIMENTOS MÍNIMOS DE PONTA A PONTA PARA ELETROPROV INOX |
|||||||||
|
Modelos de Eletroprov |
Comprimentos Mínimos de ponta a ponta (mm) |
||||||||
|
1/2" |
3/4" |
1” |
1.1/4” |
1.1/2” |
2” |
2.1/2” |
3” |
4” |
|
|
EXMML |
198 |
219 |
250 |
277 |
317 |
340 |
432 |
508 |
563 |
|
EXMUFL |
217 |
240 |
264 |
294 |
334 |
365 |
468 |
531 |
583 |
|
EXMUML |
223 |
244 |
275 |
302 |
345 |
371 |
474 |
544 |
601 |
|
EXUML |
247 |
269 |
300 |
327 |
373 |
402 |
516 |
580 |
638 |
|
EXUFL |
235 |
261 |
278 |
311 |
351 |
390 |
504 |
554 |
602 |
|
EXUMFL |
241 |
265 |
289 |
319 |
362 |
396 |
510 |
567 |
620 |
|
Comp. Mín. Flex |
50 |
60 |
80 |
100 |
120 |
150 |
200 |
250 |
300 |
|
Comp. Luva |
27 |
30 |
|||||||
Certificado UL-ATEX Certificado UL-IECEx Certificado UL-Inmetro Certificado TÜV
