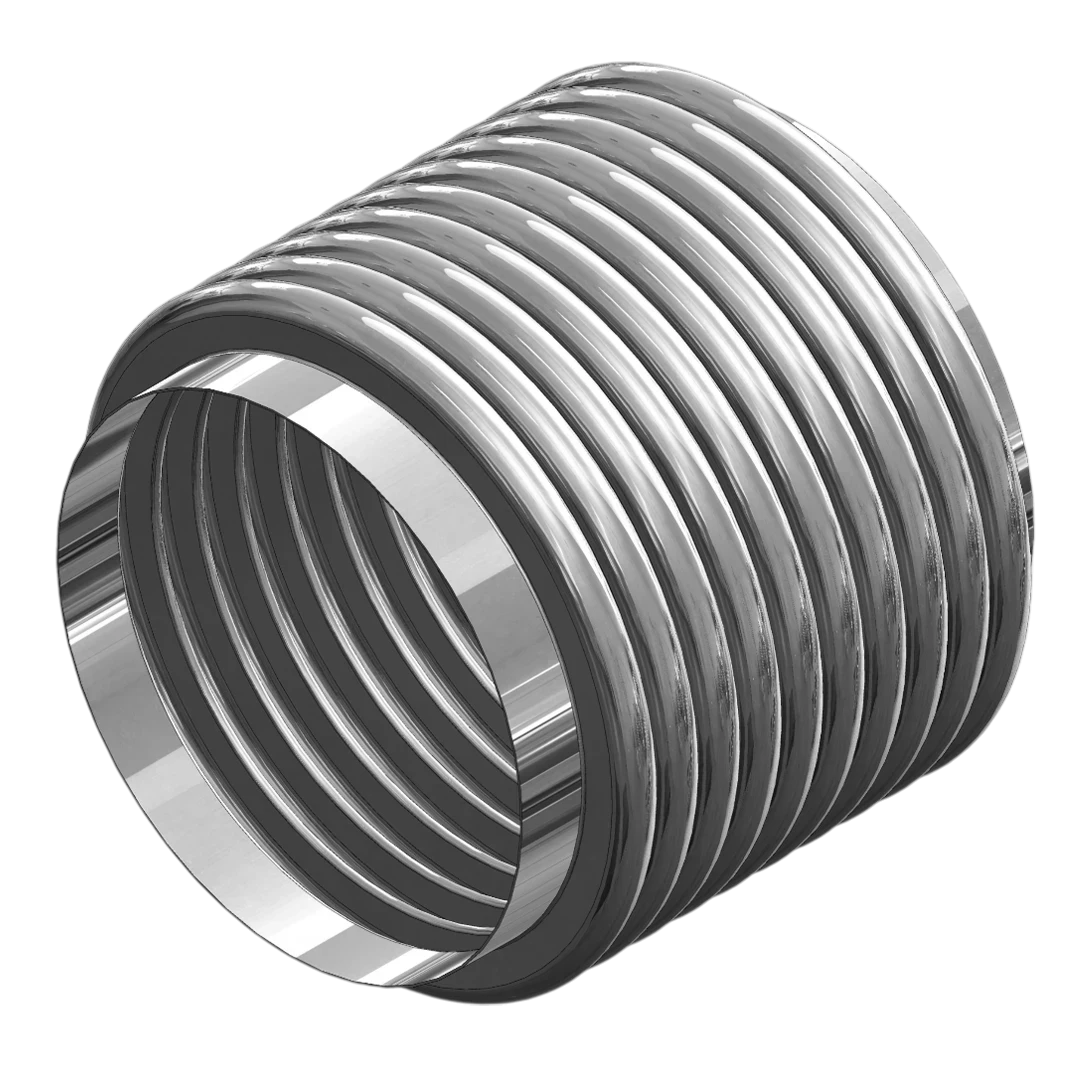

Tubo Metálico Flexível de Passo Fechado

Características Técnicas

DIÂMETRO INT. Ø (pol.)	REFERÊNCIA	TIPO hel. / par.	Ø ext. (mm)	PASSO FECHADO		COMP. MÍNIMO DE FLEXÍVEL	PRESSÃO MÁXIMA RECOMENDADA À 20ºC						Peso (kg / m)
				Mínimo Raio Curvatura (mm)			TRABALHO		TESTE		RUPTURA
				DINÂMICO	ESTÁTICO		kgf/cm2	lbf/pol.2	kgf/cm2	lbf/pol.2	kgf/cm2	lbf/pol.2
1/4"	TFINOX-F	H/P	9,6	60	40	110	3	43	5	64	12	171	0,12
	TFINOX1-F		10,6				122	1735	183	2603	488	6941	0,18
	TFINOX2-F		11,6				195	2773	293	4160	780	11094	0,24
3/8"	TFINOX-F	H/P	14,3	75	50	120	3	43	5	64	12	171	0,17
	TFINOX1-F		15,4				90	1280	135	1920	360	5120	0,25
	TFINOX2-F		16,5				124	1764	186	2645	496	7055	0,33
1/2"	TFINOX-F	H/P	16,7	95	60	140	3	43	5	64	12	171	0,18
	TFINOX1-F		17,8				80	1138	120	1707	320	4551	0,27
	TFINOX2-F		18,9				121	1721	182	2581	484	6884	0,36
3/4"	TFINOX-F	H/P	27,0	110	70	150	3	43	5	64	12	171	0,40
	TFINOX1-F		28,0				65	924	98	1387	260	3698	0,62
	TFINOX2-F		29,0				97	1380	146	2069	388	5519	0,84
1”	TFINOX-F	P	32,0	125	80	180	3	43	5	64	12	171	0,57
	TFINOX1-F		34,0				50	711	75	1067	200	2845	0,85
	TFINOX2-F		36,0				81	1152	122	1728	324	4608	1,13
1.1/4”	TFINOX-F	P	41,0	160	90	200	2	28	3	43	8	114	0,74
	TFINOX1-F		43,0				40	569	60	853	160	2276	1,09
	TFINOX2-F		45,0				73	1038	110	1557	292	4153	1,44
1.1/2”	TFINOX-F	P	50,0	200	100	210	1	14	1,5	21	4	57	0,86
	TFINOX1-F		52,5				38	540	57	811	152	2162	1,38
	TFINOX2-F		55,0				66	939	99	1408	264	3755	1,90
2”	TFINOX-F	P	65,0	255	120	220	1	14	1,5	21	4	57	1,20
	TFINOX1-F		67,2				28	398	42	597	112	1593	1,96
	TFINOX2-F		69,4				46	654	69	981	184	2617	2,72
2.1/2”	TFINOX-F	P	81,0	300	195	250	0,8	11	1,2	17	3,2	46	1,23
	TFINOX1-F		83,0				24	341	36	512	96	1365	2,15
	TFINOX2-F		85,0				42	597	63	896	168	2389	3,06
3”	TFINOX-F	P	95,0	350	205	260	0,8	11	1,2	17	3,2	46	1,60
	TFINOX1-F		97,0				18	256	27	384	72	1024	2,64
	TFINOX2-F		99,0				36	512	54	768	144	2048	3,69
4”	TFINOX-F	P	117,0	450	220	320	0,5	7	0,8	11	2	28	2,08
	TFINOX1-F		119,0				16	228	24	341	64	910	3,48
	TFINOX2-F		121,0				22	313	33	469	88	1252	4,88
5”	TFINOX-F	P	149,0	475	275	340	0,5	7	0,8	11	2	28	4,23
	TFINOX1-F		152,0				12	171	18	256	48	683	6,41
	TFINOX2-F		155,0				22	313	33	469	88	1252	8,59
6”	TFINOX-F	P	175,0	520	320	360	0,3	4	0,5	6	1,2	17	4,57
	TFINOX1-F		178,0				10	142	15	213	40	569	7,43
	TFINOX2-F		181,0				21	299	32	448	84	1195	10,30
8”	TFINOX-F	P	225,0	640	440	-	0,1	1,4	0,2	2	0,4	6	7,60
	TFINOX1-F		228,0				8	114	12	171	32	455	11,42
	TFINOX2-F		231,0				12	171	18	256	48	683	15,25
10”	TFINOX-F	P	275,0	800	620		0,1	1,4	0,2	2	0,4	6	-
	TFINOX1-F		278,0				8	114	12	171	32	455	11,42
	TFINOX2-F		281,0				12	171	18	256	48	683	-
12”	TFINOX-F	P	333,0	950	760		0,1	1,4	0,2	2	0,4	6	-
	TFINOX1-F		336,0				8	114	12	171	32	455	18,57
	TFINOX2-F		339,0				10	142	15	213	40	569	-
DEMAIS DIÂMETROS SOB CONSULTA
