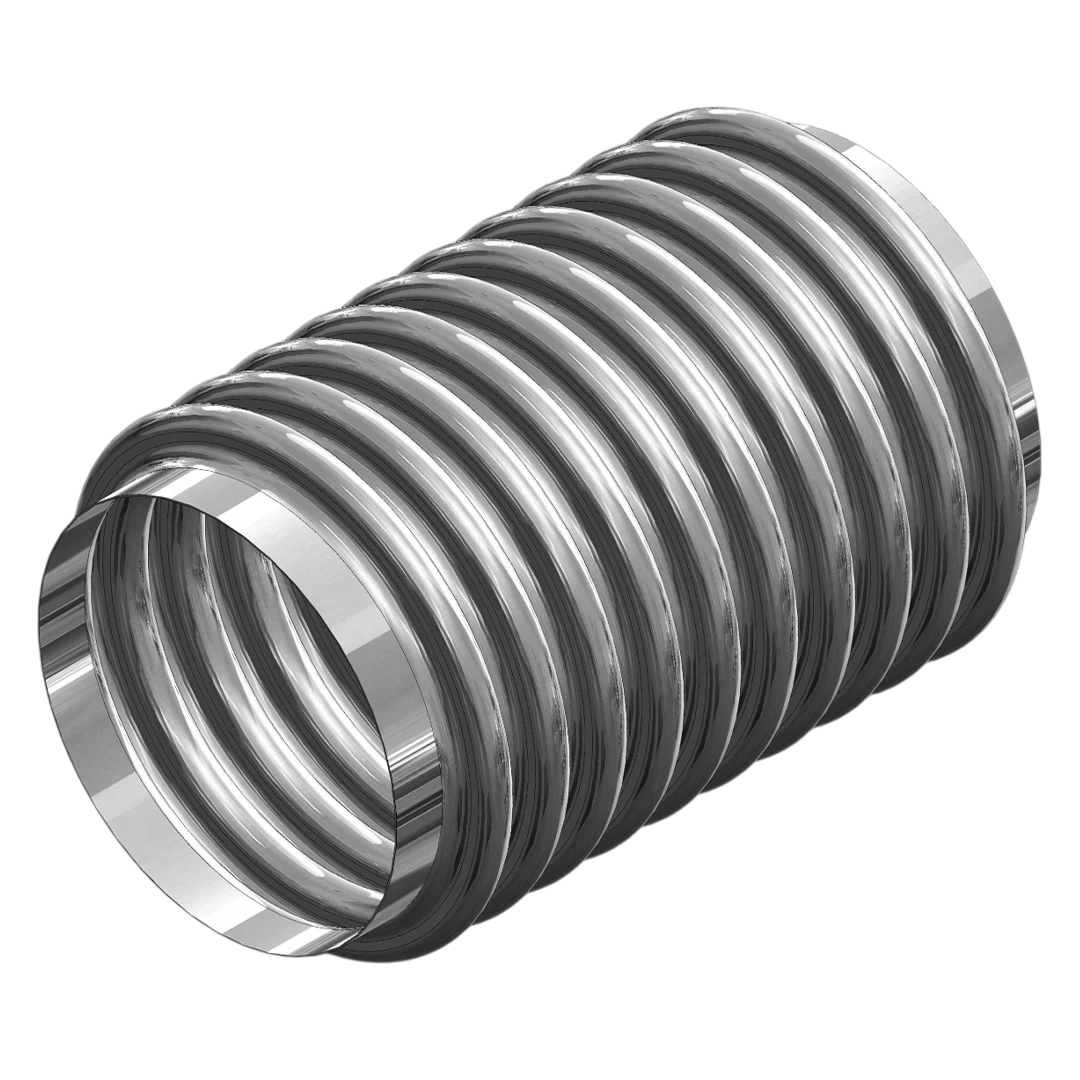

Tubo Metálico Flexível de Passo Normal

Características Técnicas

DIÂMETRO INT. Ø (pol.)	REFERÊNCIA	TIPO hel. / par.	Ø ext. (mm)	PASSO NORMAL		COMP. MÍNIMO DE FLEXÍVEL (mm)	PRESSÃO MÁXIMA RECOMENDADA À 20ºC						Peso (kg / m)
				Mínimo Raio Curvatura (mm)			TRABALHO		TESTE		RUPTURA
				DINÂMICO	ESTÁTICO		kgf/cm2	lbf/pol.2	kgf/cm2	lbf/pol.2	kgf/cm2	lbf/pol.2
1/4"	TFINOX	H/P	9,6	100	40	120	3	43	5	64	12	171	0,08
	TFINOX1		10,6				122	1735	183	2603	488	6941	0,14
	TFINOX2		11,6				195	2773	293	4160	780	11094	0,20
3/8"	TFINOX	H/P	14,3	150	55	130	3	43	5	64	12	171	0,11
	TFINOX1		15,4				90	1280	135	1920	360	5120	0,19
	TFINOX2		16,5				124	1764	186	2645	496	7055	0,27
1/2"	TFINOX	H/P	16,7	200	70	150	3	43	5	64	12	171	0,12
	TFINOX1		17,8				80	1138	120	1707	320	4551	0,21
	TFINOX2		18,9				121	1721	182	2581	484	6884	0,30
3/4"	TFINOX	H/P	27,0	200	80	170	3	43	5	64	12	171	0,26
	TFINOX1		28,0				65	924	98	1387	260	3698	0,48
	TFINOX2		29,0				97	1380	146	2069	388	5519	0,70
1”	TFINOX	P	32,0	200	90	200	3	43	5	64	12	171	0,37
	TFINOX1		34,0				50	711	75	1067	200	2845	0,65
	TFINOX2		36,0				81	1152	122	1728	324	4608	0,93
1.1/4”	TFINOX	P	41,0	250	110	220	2	28	3	43	8	114	0,48
	TFINOX1		43,0				40	569	60	853	160	2276	0,83
	TFINOX2		45,0				73	1038	110	1557	292	4153	1,18
1.1/2”	TFINOX	P	50,0	250	130	240	1	14	1,5	21	4	57	0,56
	TFINOX1		52,5				38	540	57	811	152	2162	1,08
	TFINOX2		55,0				66	939	99	1408	264	3755	1,60
2”	TFINOX	P	65,0	350	170	250	1	14	1,5	21	4	57	0,78
	TFINOX1		67,2				28	398	42	597	112	1593	1,54
	TFINOX2		69,4				46	654	69	981	184	2617	2,30
2.1/2”	TFINOX	P	81,0	405	200	300	0,8	11	1,2	17	3,2	46	0,80
	TFINOX1		83,0				24	341	36	512	96	1365	1,72
	TFINOX2		85,0				42	597	63	896	168	2389	2,63
3”	TFINOX	P	95,0	450	210	330	0,8	11	1,2	17	3,2	46	1,04
	TFINOX1		97,0				18	256	27	384	72	1024	2,08
	TFINOX2		99,0				36	512	54	768	144	2048	3,13
4”	TFINOX	P	117,0	560	230	350	0,5	7	0,8	11	2	28	-
	TFINOX1		119,0				16	228	24	341	64	910	2,75
	TFINOX2		121,0				22	313	33	469	88	1252	4,15
5”	TFINOX	P	149,0	660	280	380	0,5	7	0,8	11	2	28	2,75
	TFINOX1		152,0				12	171	18	256	48	683	4,93
	TFINOX2		155,0				22	313	33	469	88	1252	7,11
6”	TFINOX	P	175,0	820	320	400	0,3	4	0,5	6	1,2	17	2,97
	TFINOX1		178,0				10	142	15	213	40	569	5,83
	TFINOX2		181,0				21	299	32	448	84	1195	8,70
8”	TFINOX	P	225,0	1020	440	-	0,1	1,4	0,2	2	0,4	6	4,94
	TFINOX1		228,0				8	114	12	171	32	455	8,76
	TFINOX2		231,0				12	171	18	256	48	683	12,59
10”	TFINOX	P	275,0	1270	635		0,1	1,4	0,2	2	0,4	6	-
	TFINOX1		278,0				8	114	12	171	32	455	11,00
	TFINOX2		281,0				12	171	18	256	48	683	-
12”	TFINOX	P	333,0	1524	762		0,1	1,4	0,2	2	0,4	6	-
	TFINOX1		336,0				8	114	12	171	32	455	13,00
	TFINOX2		339,0				10	142	15	213	40	569	-
DEMAIS DIÂMETROS SOB CONSULTA
